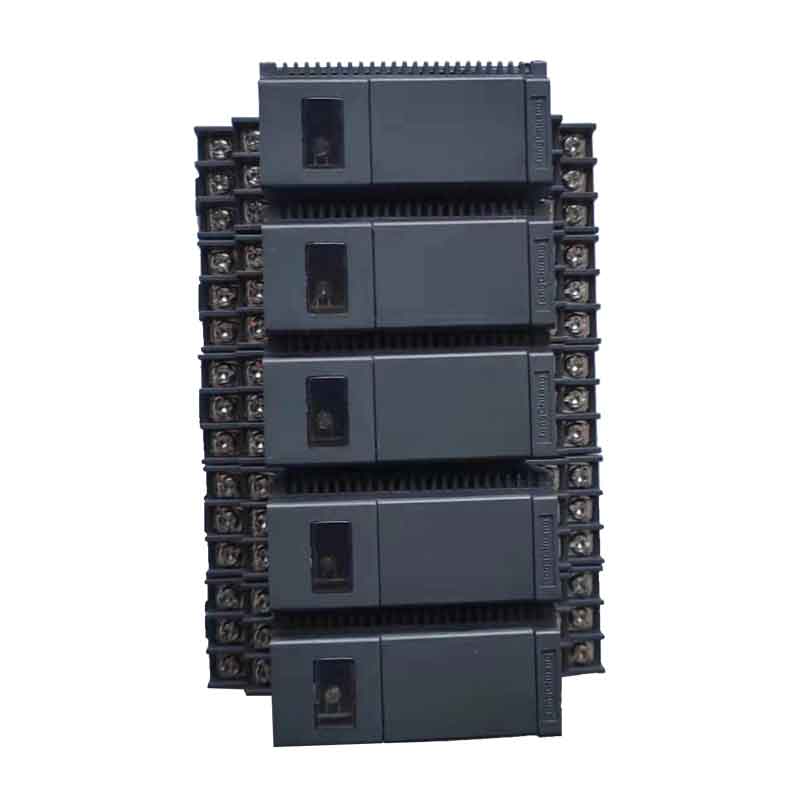

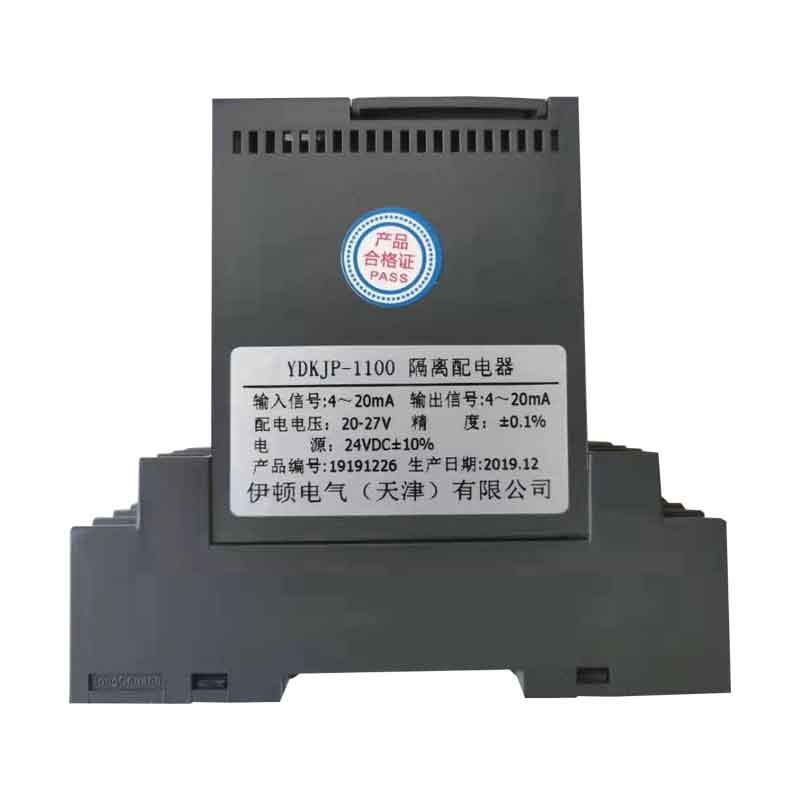

YDKJP-1□00隔離配電器
使用手冊
■ 概述
YDKJP型隔離配電器可為兩線制變送器提供隔離的24V電源，同時將變送器輸出的4～20mA信號隔離轉換成標準的4～20mA或1～5V信號。其輸入／輸出／電源之間，以及各輸入、輸出通道之間均相互隔離，以提高系統抗干擾的能力。1入1出、1入2出型可分別輸出1組或2組相互間隔離的信號。它還可與現場總線型變送器及編程器配合使用，完成信號轉換及通訊功能。
■ 主要技術指標
●輸入信號：4～20mA
●輸出信號：4～20mA或1～5V(訂貨時指定）
●配電電壓：20V～25V
●基本誤差：±0.1％～±0.2％
●負載電阻：0～260Ω（其它須訂貨時說明）
●絕緣電阻：輸入／輸出／電源≥100MΩ
●絕緣強度：輸入／輸出／電源≥500V／1分鐘
●電 源：24VDC±10％
●外形尺寸：27×98×90（mm）
■ 型號規格
型 號 | 規 格 | 精 度 | 最大工作電流 |
YDKJP-1100 | 1入1出 | 0.1％ | 60mA |
YDKJP-1200 | 1入2出 | 0.2％ | 100mA |

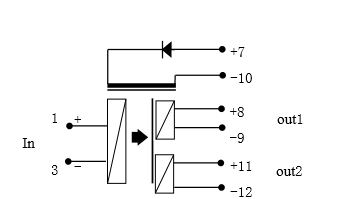

■ 原理框圖

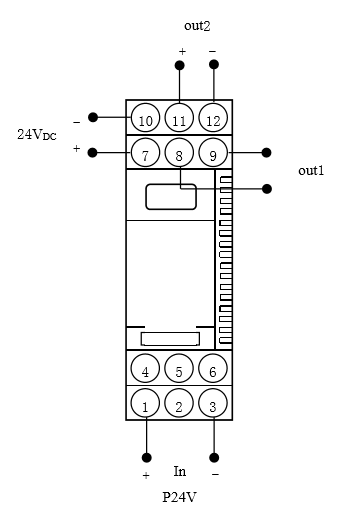

■ 線端子圖
■ 調校
當儀表進廠或使用一段時間后需要校驗時，請按如下步驟進行校驗：
1、按照接線端子圖正確接線后，接通信號和24VDC電源，通電幾分鐘后就可以調校了。
2、在輸入端1，3腳間加入零點信號（4mA），檢測輸出1對應的8，9腳間的輸出信號是否符合要求，如果輸出誤差過大請打開儀表頂部的翻蓋調整儀表頂部的電位器“ZERO1”使輸出值為對應的零點值。
3、在輸入端1，3腳間加入滿度信號（20mA），檢測輸出1對應的8，9腳間的輸出信號是否符合要求， 如果輸出誤差過大請調整電位器“SPAN1”使輸出值為對應的滿度值。
4、選取零點、任意中間值、滿度進行校驗，如果輸出值超出0.1％的精度要求，請重復2、3步驟。直到輸出滿足要求。輸入／輸出信號為20mA時，輸入端①、3的配電電壓≥20V。
5、11、12腳對應的“out2”為儀表的二通道輸出，二通道調試同一通道。
6、“SPAN2” 為2通道量程；“ZERO2”為2通道零點，調試方法同一通道。
■注意事項
1、如果用戶沒有指定時，儀表出廠為電流輸出。
2、本儀表為精密儀表，使用前請仔細閱讀使用手冊。
3、本儀表安裝導軌為TS35。
